Come selezionare il cavo di alimentazione XLPE a bassa tensione corretto?

Nell’intricata rete delle moderne infrastrutture elettriche, il cavo di alimentazione è un componente fondamentale responsabile della distribuzione sicura e affidabile dell’energia. Per le applicazioni a bassa tensione (tipicamente fino a 1 kV), la scelta del materiale isolante è fondamentale. Il polietilene reticolato (XLPE) è emerso come una scelta superiore, offrendo proprietà termiche, meccaniche ed elettriche migliorate rispetto al PVC tradizionale. Selezionando quello corretto Cavo di alimentazione XLPE a bassa tensione non è semplicemente una questione di soddisfare una specifica; è una decisione strategica che incide sulla sicurezza, la longevità e l'efficienza dell'intero sistema elettrico. Questa guida fornisce un quadro completo che consente a ingegneri, appaltatori e specialisti degli appalti di effettuare una scelta informata.

Comprendere i principali vantaggi dell'isolamento XLPE

Prima di approfondire i tipi di cavi specifici, è essenziale capire perché XLPE è diventato lo standard del settore per le applicazioni impegnative a bassa tensione. La sua struttura molecolare, creata attraverso un processo di reticolazione, trasforma il polietilene standard in un robusto materiale termoindurente. Questo cambiamento fondamentale si traduce in una serie di vantaggi prestazionali che risolvono direttamente i limiti dei materiali isolanti più vecchi.

• Temperatura operativa più elevata: XLPE può funzionare continuamente a temperature fino a 90°C, rispetto ai 70°C del PVC, consentendo una maggiore capacità di corrente e migliori margini di sicurezza
• Proprietà termiche e meccaniche migliorate: eccellente resistenza alla deformazione, mantenimento della resistenza meccanica e della forma alle alte temperature con resistenza superiore allo stress cracking
• Eccellenti caratteristiche elettriche: l'elevata rigidità dielettrica e la bassa perdita dielettrica determinano correnti di dispersione inferiori e una migliore efficienza energetica
• Resistenza superiore agli agenti chimici e all'umidità: altamente resistente agli agenti chimici, agli oli e ai solventi con un assorbimento d'acqua molto basso per mantenere l'integrità elettrica

Principali tipi di cavi e costruzione: adattamento del cavo all'ambiente

Non tutti i cavi XLPE sono uguali. La loro costruzione, in particolare i materiali utilizzati per la guaina e l'armatura, è adattata agli ambienti di installazione specifici. La selezione del tipo sbagliato di cavo per un determinato ambiente può portare a guasti prematuri, rischi per la sicurezza e non conformità ai codici elettrici.

Cavo di alimentazione isolato in PVCXLPE per applicazioni interne

La configurazione più comune e versatile per la distribuzione di energia a bassa tensione per scopi generali è la Cavo di alimentazione isolato in PVC XLPE . Questa costruzione presenta un conduttore isolato in XLPE protetto da una guaina esterna in cloruro di polivinile (PVC). Questa combinazione sfrutta le proprietà termiche ed elettriche superiori dell'XLPE per l'isolamento, utilizzando al tempo stesso le proprietà convenienti, durevoli e ignifughe del PVC per la protezione esterna.

• Rapporto costo-efficacia: la guaina esterna in PVC fornisce una protezione economica per varie applicazioni
• Buona protezione meccanica: resistente all'abrasione, agli urti e agli agenti chimici per portacavi e condotti
• Ritardanza di fiamma: intrinsecamente ignifugo e autoestinguente per i requisiti di sicurezza interna

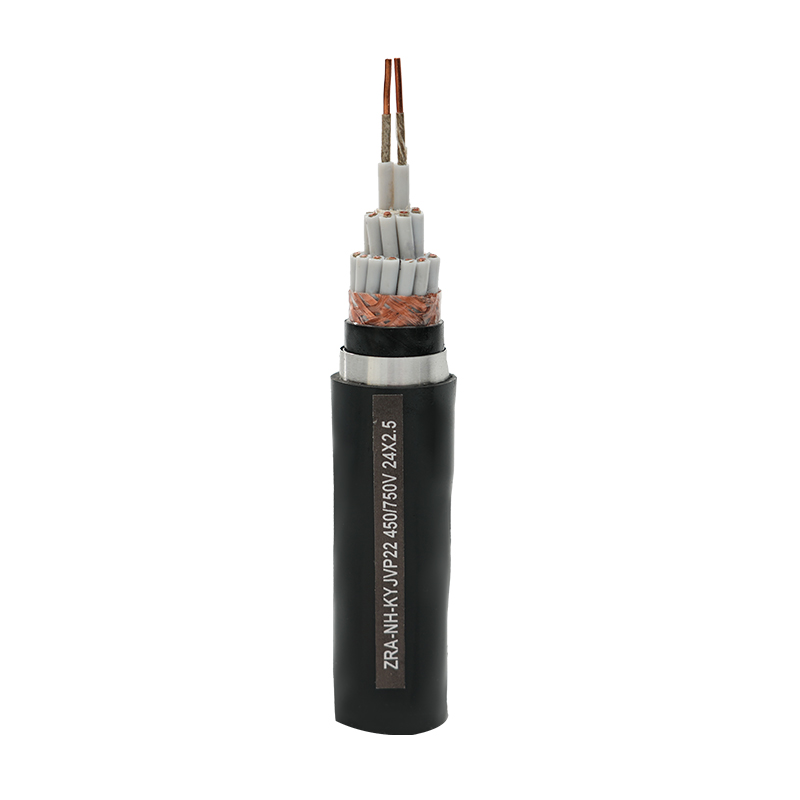

Cavo XLPE armato per ambienti esigenti

Quando i cavi vengono installati in ambienti in cui sono esposti a notevoli sollecitazioni meccaniche, il rischio di danni è elevato. Ciò include l'interramento diretto nel terreno, l'installazione in aree con traffico pedonale intenso o l'esposizione al potenziale impatto delle apparecchiature. Per questi scenari, an cavo XLPE armato è essenziale. L'armatura fornisce una robusta barriera fisica che protegge i conduttori e l'isolamento del cavo.

• Tipi di armature: Armatura in filo d'acciaio (SWA) per resistenza alla trazione e Armatura in nastro d'acciaio (STA) per protezione dalla compressione
• Sicurezza e affidabilità migliorate: protegge da schiacciamento, impatto e danni da roditori mentre funge da percorso di guasto a terra
• Versatilità di installazione: adatto per l'interramento diretto, condotti sotterranei e passerelle per cavi in ambienti difficili

Guida alla selezione del tipo di cavo

Applicazioni specializzate e conformità

Oltre alle costruzioni standard, esistono cavi XLPE specializzati progettati per ambienti e requisiti normativi unici. Comprendere questi prodotti di nicchia è fondamentale per progetti con esigenze specifiche, come le applicazioni marine o la generazione di energia solare.

Cavo XLPE di grado marino per ambienti difficili

I cavi di alimentazione standard non sono adatti alle dure condizioni presenti su navi, piattaforme offshore e nei porti. A cavo XLPE di grado marino è progettato con caratteristiche specifiche per resistere alle sfide uniche dell'ambiente marino, tra cui vibrazioni costanti, esposizione all'acqua salata e rigorosi standard di sicurezza antincendio.

• Resistenza alla corrosione: i conduttori in rame stagnato e i materiali dell'armatura resistenti alla corrosione prevengono i danni causati dall'acqua salata
• Senza alogeni e a basso contenuto di fumo: la struttura LSZH garantisce fumo minimo e assenza di gas tossici durante gli incendi
• Flessibilità e resistenza alle vibrazioni: progettato per resistere alle vibrazioni e ai movimenti costanti dell'imbarcazione

Cavo solare fotovoltaico XLPE per energie rinnovabili

Gli impianti solari fotovoltaici (PV) presentano una serie unica di sfide: esposizione ai raggi UV, fluttuazioni estreme di temperatura e la necessità di un cavo DC che possa durare per decenni. A cavo solare fotovoltaico XLPE è specificamente progettato per soddisfare queste esigenze, garantendo l'affidabilità e la sicurezza a lungo termine del pannello solare.

• Resistenza ai raggi UV e agli agenti atmosferici: la guaina appositamente composta resiste alle radiazioni ultraviolette e alla degradazione dell'ozono
• Ampio intervallo di temperature: classificato per temperature estreme da -40°C a 90°C
• DC nominale e doppio isolamento: progettato specificamente per tensioni CC con protezione di isolamento migliorata

Garanzia di qualità e valutazione dei fornitori

La qualità di un cavo di alimentazione dipende solo dal produttore che lo produce. Un cavo di bassa qualità può rappresentare un grave rischio per la sicurezza e portare a guasti catastrofici. Pertanto, una valutazione approfondita del fornitore è un passaggio non negoziabile nel processo di approvvigionamento. Non stai semplicemente acquistando un prodotto; stai investendo nella sicurezza e nell'affidabilità del tuo progetto.

• Credenziali di produzione: verifica degli impianti di produzione, della qualità delle apparecchiature e delle capacità tecniche
• Certificazioni di qualità: cerca la conformità ISO 9001, ISO 14001 e gli standard internazionali pertinenti
• Esperienza nel settore: considera il track record e la specializzazione del produttore nella produzione di cavi
• Capacità di test: garantire test completi sui prodotti e procedure di controllo qualità

Conclusione: un investimento strategico in sicurezza e prestazioni

Selezionando il diritto Cavo di alimentazione XLPE a bassa tensione è un processo dettagliato che richiede una chiara comprensione delle esigenze ambientali ed elettriche della vostra applicazione. Considerando attentamente i vantaggi dell'isolamento, scegliendo la costruzione corretta (rivestita in PVC, corazzata o specializzata) e controllando rigorosamente il tuo fornitore, puoi garantire la sicurezza, l'affidabilità e la longevità della tua infrastruttura elettrica. Fare una scelta informata fornisce la garanzia che i cavi installati funzioneranno come previsto per i decenni a venire.

Domande frequenti

Posso utilizzare un cavo XLPE armato su una passerella portacavi in interni?

Sì, puoi assolutamente. Sebbene i cavi armati siano spesso associati all'interramento diretto, sono perfettamente adatti e spesso specificati per installazioni di passerelle portacavi interne, in particolare in ambienti industriali o aree in cui il cavo può essere esposto a danni meccanici. L'armatura fornisce un eccellente livello di protezione contro gli impatti accidentali di strumenti o altre attrezzature. La considerazione principale è la terminazione, poiché la terminazione del cavo armato richiede più tempo e pressacavi specifici per mettere a terra correttamente l'armatura.

Qual è la differenza tra l'armatura SWA e STA?

La differenza principale sta nella loro costruzione e nel tipo di protezione che offrono. SWA (Steel Wire Armour) è costituito da fili di acciaio zincato disposti elicoidalmente attorno al cavo, fornendo un'eccellente protezione contro le forze di trazione (stress di trazione) e danni meccanici ad alto impatto. STA (Steel Tape Armour) è costituito da due nastri di acciaio sovrapposti, che offrono una buona protezione contro la compressione e l'impatto ma una minore resistenza alla trazione. SWA è generalmente più robusto e viene generalmente utilizzato per cavi multicore, mentre STA è comune per cavi unipolari.

Perché i cavi marini sono molto più costosi dei cavi armati standard?

Il costo più elevato è dovuto ai materiali specializzati e ai rigorosi requisiti di produzione. I cavi marini richiedono conduttori in rame stagnato per prevenire la corrosione, che rappresenta una fase di lavorazione aggiuntiva. L'armatura deve essere realizzata con materiali non ferrosi o resistenti alla corrosione. Ancora più importante, la guaina esterna deve essere un composto LSZH ad alte prestazioni resistente ai raggi UV e all'olio e conforme ai rigorosi standard internazionali di sicurezza antincendio. Questi materiali specializzati e i test rigorosi richiesti per certificarli aumentano significativamente il costo rispetto a un cavo standard con guaina in PVC e armatura in acciaio.

È sempre necessario utilizzare un cavo solare fotovoltaico dedicato per un'installazione di pannelli solari?

Sì, è altamente raccomandato e spesso richiesto dai codici elettrici e dalle condizioni di garanzia. A volte sono consentiti cavi standard USE-2 o RHH/RHW-2, ma i cavi fotovoltaici solari dedicati (ad esempio PV1-F) offrono vantaggi superiori. Sono specificatamente classificati per tensioni CC, sono più flessibili per una più facile movimentazione in spazi ristretti, hanno un isolamento più spesso e più resistente ai raggi UV e sono a doppio isolamento per una maggiore sicurezza. L'utilizzo di un cavo non classificato può portare a guasti prematuri, invalidare le garanzie e creare un rischio significativo per la sicurezza.

Come posso determinare la dimensione (sezione) corretta di un cavo di alimentazione XLPE per la mia applicazione?

Il dimensionamento dei cavi è un calcolo ingegneristico critico che deve essere eseguito in conformità con le normative elettriche nazionali e locali (ad esempio, NEC negli Stati Uniti, IEC 60364 a livello internazionale). I fattori principali da considerare sono: 1) La corrente di carico (portata) che il cavo deve sopportare. 2) Il metodo di installazione (ad esempio, in condotto, in passerella portacavi, interramento diretto), poiché ciò influisce sulla dissipazione del calore. 3) La temperatura ambiente. 4) La caduta di tensione massima consentita sulla lunghezza del cavo. Il sottodimensionamento di un cavo può causare surriscaldamento e incendi, mentre il sovradimensionamento rappresenta una spesa inutile. È sempre meglio consultare un ingegnere elettrico qualificato.
